Posso misturar câmeras de diferentes fabricantes na mesma fonte chaveada?

Sim, desde que todas as câmeras operem na mesma tensão de saída (geralmente 12V DC) e o consumo total não ultrapasse a capacidade da fonte com a margem de segurança recomendada de 20 a 30%.

Fonte chaveada esquenta muito?

Fontes chaveadas de qualidade operam com temperatura controlada. O aquecimento é muito menor do que nas fontes lineares, pois a eficiência energética é superior (85–95%). Ainda assim, recomenda-se instalar a fonte em local ventilado e longe de materiais inflamáveis.

Qual a vida útil de uma fonte chaveada para CFTV?

Fontes chaveadas de boa procedência, instaladas corretamente e dentro da capacidade nominal, costumam ter vida útil entre 5 e 10 anos em operação contínua.

É necessário nobreak junto com a fonte chaveada?

O nobreak (UPS) é um complemento, não um substituto da fonte chaveada. O nobreak garante alimentação em caso de queda de energia, enquanto a fonte chaveada garante a qualidade e estabilidade da tensão entregue às câmeras durante o funcionamento normal da rede elétrica.

Fonte chaveada serve para DVR e NVR também?

DVRs e NVRs geralmente possuem sua própria fonte de alimentação interna. No entanto, existem fontes chaveadas externas para racks de segurança que alimentam tanto as câmeras quanto outros periféricos do sistema CFTV de forma centralizada.

Qual a diferença entre fonte 12V e 24V para câmeras de segurança?

A tensão de 12V DC é o padrão para a maioria das câmeras analógicas (AHD, TVI, CVI) e câmeras IP. Já a tensão de 24V AC é utilizada em câmeras PTZ e em alguns modelos de câmera dome de alta potência. Sempre verifique as especificações do fabricante antes de escolher a fonte de alimentação.

Fonte chaveada tem proteção contra sobretensão?

Sim. A maioria das fontes chaveadas para CFTV profissional inclui proteção contra sobretensão (OVP), sobrecorrente (OCP), curto-circuito (SCP) e superaquecimento (OTP). Essas proteções preservam a integridade das câmeras, DVRs e NVRs, especialmente em regiões com rede elétrica instável ou sujeitas a raios.

Fonte Comum ou Fonte Chaveada: Qual Escolher para CFTV?

Q: Quantas câmeras uma fonte chaveada consegue alimentar?

O número de câmeras depende da potência total da fonte e do consumo individual de cada câmera. A fórmula básica é: potência da fonte ÷ consumo de cada câmera = número máximo de câmeras. O mercado recomenda trabalhar com folga de 20 a 30% da capacidade nominal. Por exemplo, uma fonte chaveada de 60W/12V/5A pode alimentar teoricamente até 16 câmeras de 300mA, mas o recomendado é operar com no máximo 10 a 12 câmeras.

Q: Qual é melhor para câmeras IP: fonte comum ou fonte chaveada?

Para câmeras IP, a recomendação é a fonte chaveada, preferencialmente associada a um switch PoE. Câmeras IP são mais sensíveis a variações de tensão e exigem alimentação estável para funcionar corretamente com protocolos de rede e compressão de vídeo em H.265+. O uso de fonte linear em câmeras IP pode causar reinicializações frequentes, perda de conexão com o NVR e danos ao módulo de rede ao longo do tempo.

Se você está montando ou expandindo um sistema de CFTV, uma das dúvidas mais comuns é: fonte comum ou fonte chaveada, qual devo usar nas minhas câmeras de segurança? A escolha certa faz toda a diferença na estabilidade, na durabilidade dos equipamentos e até no custo da instalação.

Neste artigo, você vai entender o que é cada tipo de fonte de alimentação, quais são as principais diferenças técnicas, as vantagens e desvantagens de cada uma e como decidir qual é a ideal para o seu projeto de segurança eletrônica.

O Que É uma Fonte de Alimentação para Câmeras de Segurança?

Antes de comparar os tipos, é importante entender o papel desse componente. A fonte de alimentação para câmeras de segurança é o equipamento responsável por converter a tensão da rede elétrica (110V ou 220V AC) em uma tensão contínua estável, geralmente 12V DC ou 24V AC, compatível com as câmeras analógicas, IP ou AHD do seu sistema CFTV.

Sem uma fonte adequada, as câmeras podem apresentar:

Imagem com ruído ou instabilidade
Desligamento intermitentes
Queima prematura do equipamento
Falha no sistema de gravação

Por isso, escolher entre fonte linear (comum) e fonte chaveada é uma decisão técnica que impacta diretamente a qualidade e a vida útil do seu sistema de vigilância.

O Que É Fonte Comum (Linear) para Câmeras de Segurança?

A fonte comum, também chamada de fonte linear ou fonte não-chaveada, é o modelo mais tradicional. Ela utiliza um transformador de ferro convencional para reduzir a tensão da rede elétrica e, em seguida, retificadores e capacitores para estabilizar a saída em corrente contínua.

Características da fonte linear para CFTV:

Tecnologia simples e consolidada no mercado
Regulação de tensão passiva, sem circuitos de controle ativos
Peso elevado, em razão do transformador de ferro
Baixa eficiência energética, boa parte da energia é dissipada em forma de calor
Menor custo inicial de aquisição
Ripple (ondulação) de tensão maior, o que pode gerar ruído na imagem de câmeras mais sensíveis

A fonte linear funciona bem em instalações pequenas, com poucas câmeras e em ambientes onde a estabilidade da rede elétrica é boa. No entanto, para projetos maiores ou em locais com oscilação de tensão, ela começa a apresentar limitações importantes.

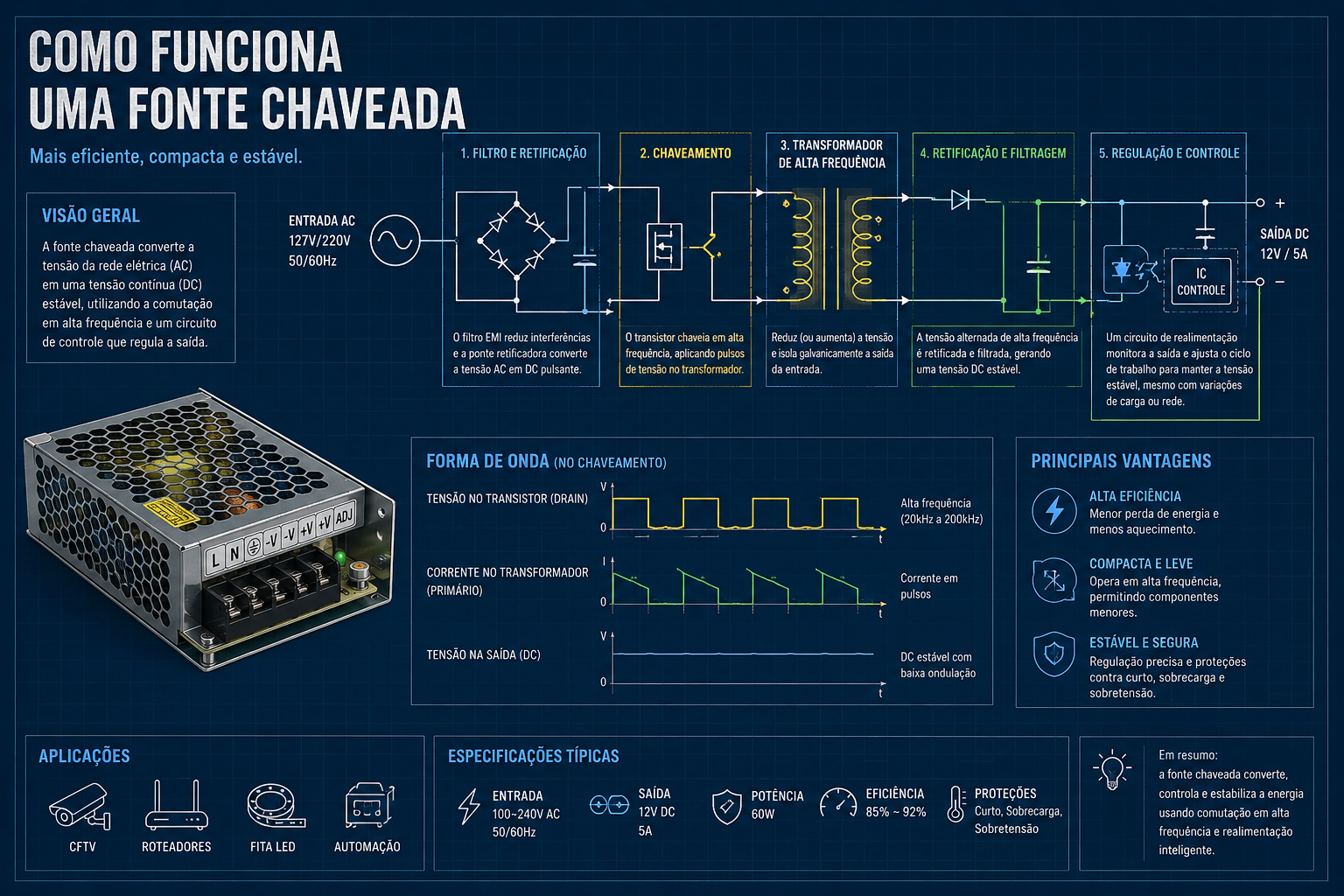

O Que É Fonte Chaveada para Sistemas de CFTV?

A fonte chaveada (também chamada de switching power supply ou SMPS) é o padrão moderno nas intalações de CFTV. Ela opera por meio de um circuito eletrônico de alta frequência que converte e regula a tensão de forma muito mais eficiente do que a fonte linear.

Características da fonte chaveada para câmeras:

Alta eficiência energética, desperdiça muito menos energia em calor
Peso reduzido e formato compacto, facilitando a instalação em centrais e nobreaks
Tensão de saída estável, mesmo com oscilações na rede elétrica
Proteção incorporadas: contra sobretensão, sobrecorrente, curto-circuito e superaquecimento
Ampla faixa de entrada (bivolt automático: 100~240V AC), funcionando em qualquer região do Brasil
Ripple muito baixo, garantindo imagem limpa e estável nas câmeras
Disponível em versões com múltiplas saídas individuais (4, 8, 16 canais), ideais para distribuir alimentação para várias câmeras com fusíveis independentes

Para sistemas profissionais de CFTV, a fonte chaveada é, na ampla maioria dos casos, a escolha técnica recomendada pelo mercado de segurança eletrônica.

Fonte Comum ou Fonte Chaveada: Qual É Melhor para Câmeras IP?

Para câmeras IP, a recomendação é clara: fonte chaveada, preferencialmente associada a um switch PoE (Power over Ethernet). Câmeras IP são mais sensíveis a variações de tensão e exigem alimentação estável para funcionar corretamente com protocolos de rede e compressão de vídeo em H.265+.

Usar uma fonte linear em câmeras IP pode resultar em:

Reinicializações frequentes do equipamento
Perda de conexão com o NVR
Degradação da imagem em situações de oscilação elétrica
Danos ao módulo de rede da câmera ao longo do tempo

Já para câmeras analógicas tradicionais (AHD, TVI, CVI) em instalações pequenas e com rede elétrica estável, a fonte comum ainda pode ser uma opção viável por questão de custo.

Quantas Câmeras uma Fonte Chaveada Consegue Alimentar?

Isso depende de dois fatores: a potência total da fonte e o consumo individual de cada câmera. A conta básica é:

Potência da fonte ÷ Consumo de cada câmera = Número máximo de câmeras

Porém, o mercado de segurança eletrônica recomenda sempre trabalhar com folga de 20 a 30% da capacidade nominal para evitar sobrecarga e aumentar a vida útil da fonte.

Exemplo prático:

Fonte chaveada de 60W / 12V / 5A
Câmera dome AHD com consumo de 300mA (0,3A)
Capacidade teórica: ~16 câmeras
Capacidade recomendada com margem de segurança: 10 a 12 câmeras

Fontes chaveadas para CFTV geralmente são disponibilizadas em versões de 4, 8 e 16 canais, com saídas individuais protegidas por fusíveis, facilitando a identificação de falhas sem afetar todo o sistema.

Fonte Chaveada Tem Protação Contra Sobretensão?

Sim. Está é uma das grandes vantagens das fontes chaveadas em relação às lineares. A maioria dos modelos voltados para CFTV profissional inclui os seguintes sistemas de proteção:

OVP (Over Voltage Protection): protação contra sobretensão na saída
OCP (Over Current Protection): proteção contra sobrecorrente
SCP (Short Circuit Protection): protação contra curto-cicuito nas saídas
OTP (Over Temperature Protection): desligamento automático por superaquecimento

Essas proteções são fundamentais para garantir a integridade das câmeras e dos DVRs/NVRs, especialmente em regiões com rede elétrica instável ou sujeitas a raios, situação muito comum em diversas cidades do interior do Brasil.

Como Escolher a Fonte de Alimentação Certa para o Seu Sistema de Câmeras?

Para tomar a melhor decisão, considere os seguintes critérios:

1. Quantidade de câmeras

Para mais de 4 câmeras, a fonte chaveada multicanal já é a escolha mais prática e segura.

2. Tipo de câmera

Câmeras IP: fonte chaveada ou switch PoE.
Câmeras analógicas simples: fonte linear pode atender em projetos pequenos.

3. Estabilidade da rede elétrica local

Em regiões com oscilação de tensão frequente, a fonte chaveada com ampla faixa de entrada bivolt é indispensável.

4. Distância das câmeras até a central

Quanto maior a distância do cabeamento, maior a queda de tensão. Fontes chaveadas com saída estável compensam melhor essa perda.

5. Escalabilidade do projeto

Se o sistema pode crescer no futuro, invista em uma fonte chaveada com capacidade maior desde o início.

6. Custo total de propriedade (TCO)

A fonte chaveada pode ter custo inicial levemente maior, mas sua eficiência energética e menor taxa de falha reduzem o custo ao longo do tempo.
