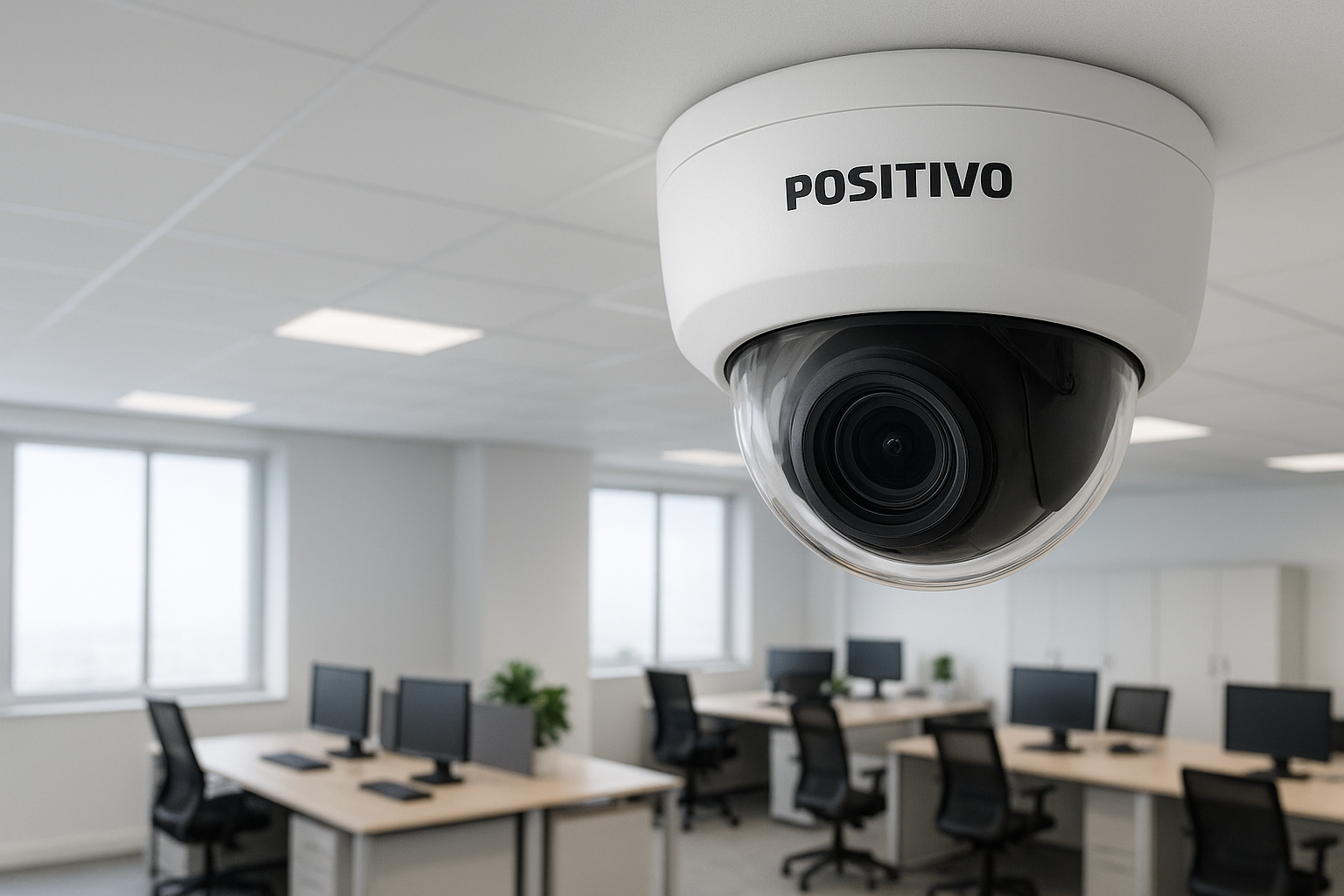

Como dimensionar corretamente a fonte de alimentação para o seu sistema de CFTV

O dimensionamento correto da fonte de alimentação é um dos aspectos mais críticos na instalação de um sistema de CFTV profissional. Muitos problemas como travamentos de câmeras, queima de equipamentos e falhas intermitentes podem ser evitados com o cálculo adequado da capacidade da fonte. Neste guia completo, você aprenderá como calcular o consumo elétrico do seu sistema de segurança eletrônica e escolher a fonte ideal.

Por que o dimensionamento correto da fonte de alimentação é fundamental

Antes de entrarmos nos cálculos técnicos, é importante compreender por que esse dimensionamento faz toda a diferença na instalação de câmeras de segurança. Uma fonte subdimensionada não fornece energia suficiente para todos os equipamentos, causando reinicializações constantes e perda de gravações nos momentos críticos.
Por outro lado, uma fonte superdimensionada representa desperdício financeiro e pode ocupar espaço desnecessário no rack de equipamentos.

A escolha inadequada da fonte de alimentação para CFTV é responsável por aproximadamente 40% das falhas em sistemas de monitoramento nos primeiros seis meses de operação. Investir tempo no planejamento correto evita dores de cabeça futuras e garante a confiabilidade do sistema de vigilância.

Entendendo os conceitos básicos: voltagem, corrente e potência

Para dimensionar a fonte de alimentação para câmeras de segurança, você precisa dominar três conceitos fundamentais da eletricidade.

Voltagem (Tensão) é medida em Volts (V) e representa a diferença de potencial elétrico. No CFTV, os padrões mais comuns são 12V DC (corrente contínua) e 24V AC (corrente alternada). Câmeras IP PoE utilizam 48V DC fornecidos através do cabo de rede.

Corrente é medida em Amperes (A) e indica o fluxo de elétrons pelo circuito. Cada câmera de segurança possui um consumo específico de corrente, geralmente informado pelo fabricante entre 0,5A e 2A dependendo do modelo e recursos.

Potência é medida em Watts (W) e representa a energia total consumida. A relação entre esses três elementos é expressa pela fórmula fundamental: P = V x I (Potência = Voltagem x Corrente).

Como calcular o consumo total do sistema de CFTV

O primeiro passo para dimensionar fonte de alimentação para sistema de monitoramento é identificar o consumo individual de cada equipamento. Vamos trabalhar com um exemplo prático para facilitar o entendimento.

Passo 1: Levantamento do consumo dos equipamentos

Suponha que você está instalando um sistema com as seguintes especificações:

• 8 câmeras bullet HD 12V, consumo de 0,8A cada


• 2 câmeras dome PTZ 12V, consumo de 1,5A cada


• 4 iluminadores infravermelhos auxiliares 12V, consumo de 1A cada

Passo 2: Cálculo da corrente total

Primeiro, calcule a corrente total somando o consumo de todos os dispositivos:

• Câmeras bullet: 8 x 0,8A = 6,4A


• Câmeras PTZ: 2 x 1,5A = 3,0A


• Iluminadores: 4 x 1A = 4,0A


• Corrente total: 13,4A

Passo 3: Cálculo da potência necessária

Usando a voltagem do sistema (12V) e a corrente total, calculamos a potência:
P = 12V x 13,4A = 160,8W

Passo 4: Aplicação da margem de segurança

Este é um ponto crucial que muitos instaladores negligenciam. Nunca opere uma fonte no limite máximo de sua capacidade. A recomendação técnica é adicionar uma margem de segurança de 30% a 40% para compensar:

• Variações na rede elétrica


• Degradação natural dos componentes ao longo do tempo


• Picos de consumo durante o acionamento de funções como zoom e foco automático


• Possibilidade de expansão futura no sistema

Aplicando 35% de margem de segurança:
Potência recomendada = 160,8W x 1,35 = 217W

Portanto, você deve escolher uma fonte de alimentação de pelo menos 220W ou, preferencialmente, 250W para garantir operação estável e durabilidade do equipamento.

Diferenças entre fontes 12V e 24V para sistemas de segurança eletrônica

A escolha entre voltagem de 12V ou 24V impacta diretamente no dimensionamento e na eficiência do sistema de CFTV.

Sistemas 12V DC são os mais populares no mercado brasileiro de segurança eletrônica. A principal vantagem é a ampla compatibilidade com câmeras analógicas e HD. No entanto, apresentam maior perda de energia em distâncias longas devido à maior corrente necessária.

Sistemas 24V AC são preferidos em instalações comerciais de grande porte. Como a corrente necessária é reduzida pela metade em relação ao 12V (pela relação P=V×I), há menor queda de tensão nos cabos, permitindo distâncias maiores entre a fonte e as câmeras. Além disso, oferecem melhor estabilidade em ambientes industriais com interferências eletromagnéticas.

Para decidir qual voltagem utilizar, considere:

• Distância entre fonte e câmeras: acima de 40 metros, prefira 24V


• Tipo de câmera: verifique as especificações do fabricante


• Ambiente de instalação: locais com muita interferência favorecem 24V


• Custo dos cabos: 24V permite uso de cabos com bitola menor

Como calcular a bitola do cabo para evitar queda de tensão

Um erro comum é dimensionar corretamente a fonte mas utilizar cabos inadequados, causando queda de tensão excessiva. A queda de tensão deve ser mantida abaixo de 5% para garantir funcionamento adequado das câmeras de vigilância.

A fórmula para calcular a queda de tensão em cabos de alimentação DC é:
ΔV = 2 × ρ × L × I / S

Onde:

• ΔV = queda de tensão (Volts)


• ρ = resistividade do cobre (0,0172 Ω×mm²/m)


• L = comprimento do cabo (metros)


• I = corrente (Amperes)


• S = seção transversal do cabo (mm²)

Exemplo prático de cálculo de bitola

Vamos calcular a bitola necessária para alimentar uma câmera que consome 0,8A a uma distância de 50 metros da fonte de 12V:

Queda de tensão máxima permitida: 5% de 12V = 0,6v

Rearranjando a fórmula para encontrar a seção mínima:
S = 2 × ρ × L × I / ΔV S = 2 × 0,0172 × 50 × 0,8 / 0,6 = 2,29 mm²

Portanto, você deve utilizar cabo de no mínimo 2,5mm² nesta aplicação. Na prática, é recomendável usar a bitola comercial imediatamente superior.

Tipos de fontes de alimentação para sistemas de CFTV

Existem diferentes tipos de fontes no mercado de segurança eletrônica, cada uma com características específicas.

Fontes lineares

Utilizam transformadores convencionais e são conhecidas pela estabilidade e baixo nível de ruído elétrico. São ideais para aplicações onde a qualidade da energia é crítica, mas são mais pesadas, volumosas e menos eficientes energeticamente.

Fontes chaveadas

Representam a tecnologia mais moderna em fontes de alimentação para CFTV. Utilizam circuitos eletrônicos de alta frequência, oferecendo maior eficiência energética (acima de 80%), menor peso e tamanho reduzido. A maioria das instalações profissionais utiliza fontes chaveadas pela relação custo-benefício superior.

Fontes com múltiplas saídas

Ideais para sistemas de médio e grande porte, essas fontes possuem diversas saídas independentes, geralmente de 1A ou 2A cada. Permitem melhor organização do cabeamento e facilitam a identificação de problemas, pois cada saída pode ser protegida individualmente por fusível.

Fontes nobreak

Combinam a fonte de alimentação com bateria de backup, garantindo funcionamento contínuo do sistema de vigilância mesmo durante quedas de energia. São essenciais em aplicações críticas como bancos, hospitais e condomínios residenciais de alto padrão.

Como evitar sobrecarga e proteger seu sistema de CFTV

A sobrecarga da fonte de alimentação é uma das principais causas de falhas em sistemas de segurança eletrônica. Aqui estão as melhores práticas para evitar esse problema:

Distribuição balanceada da carga

Evite conectar todas as câmeras em uma única saída da fonte. Distribua a carga uniformemente entre as saídas disponíveis, respeitando a capacidade máxima de cada uma. Uma fonte de 10A com 8 saídas não significa que cada saída suporta 10A, mas sim que a soma de todas as saídas não deve ultrapassar 10A.

Proteção individual por circuito

Utilize fusíveis ou disjuntores individuais para cada ramal de alimentação. Isso impede que um curto-circuito em uma câmera derrube todo o sistema. Dimensione o fusível em aproximadamente 120% da corrente nominal do circuito.

Monitoramento de temperatura

Fontes de alimentação para sistemas de CFTV devem operar em ambientes ventilados. O superaquecimento reduz drasticamente a vida útil dos componentes eletrônicos. Certifique-se de que há pelo menos 10cm de espaço livre ao redor da fonte para circulação de ar.

Aterramento adequado

Um aterramento deficiente pode causar interferências na imagem, danos aos equipamentos durante descargas atmosféricas e riscos à segurança. Utilize cabos de aterramento com bitola adequada conectados a uma haste de aterramento com resistência inferior a 10 ohms.

Uso de no-breaks e estabilizadores

Para proteção adicional contra variações de rede, picos de tensão e quedas de energia, considere a instalação de estabilizadores de voltagem ou no-breaks. Isso é especialmente importante em regiões com rede elétrica instável ou sujeita a tempestades frequentes.

Cálculo de autonomia de bateria para sistemas com backup

Em sistemas que requerem funcionamento contínuo durante quedas de energia, é necessário dimensionar corretamente a capacidade da bateria para garantir a autonomia desejada.

A fórmula básica para calcular a autonomia é:
Autonomia (horas) = Capacidade da bateria (Ah) × Tensão (V) / Consumo total (W)

Considerando nosso exemplo anterior com consumo de 161W em 12V:

Para autonomia de 2 horas: Capacidade necessária = 161W × 2h / 12V = 26,8Ah

Na prática, você deve considerar:

• Profundidade de descarga: não descarregue baterias além de 50% para prolongar vida útil


• Eficiência do inversor: geralmente entre 85% e 90%


• Temperatura ambiente: capacidade reduz em ambientes frios

Portanto, a capacidade real necessária seria: 26,8Ah / 0,5 / 0,9 = 59,5Ah

Recomenda-se utilizar uma bateria de 60Ah ou 70Ah para garantir a autonomia desejada de 2 horas.

Checklist para dimensionamento correto da fonte de alimentação

Para facilitar o processo de dimensionamento da fonte de alimentação do seu sistema de CFTV, siga este checklist completo:

Levantamento inicial:

• Liste todas as câmeras com suas especificações de consumo


• Identifique equipamentos auxiliares (iluminadores, transmissores, etc.)


• Meça ou estime as distâncias entre fonte e câmeras


• Defina se haverá necessidade de backup de energia

Cálculos técnicos

• Calcule a corrente total somando todos os equipamentos


• Calcule a potência total usando P = V × I


• Adicione margem de segurança de 30% a 40%


• Verifique a bitola dos cabos para cada distância


• Dimensione bateria se houver necessidade de backup

Seleção da fonte:

• Escolha fonte com potência igual ou superior ao calculado


• Verifique se possui proteções (curto-circuito, sobrecarga, sobretensão)


• Confirme que a voltagem é compatível com suas câmeras


• Prefira fontes com certificação Inmetro e garantia

Verificações finais:

• Teste a tensão nas câmeras mais distantes com sistema ligado


• Confirme que não há aquecimento excessivo da fonte


• Verifique se há interferências nas imagens


• Documente as especificações para manutenção futura

Erros comuns no dimensionamento de fontes para CFTV

Evite estes erros frequentes que comprometem a confiabilidade do sistema de segurança eletrônica:

Não considerar picos de consumo: Câmeras PTZ, ao movimentarem motores de pan, tilt e zoom simultaneamente, podem consumir até 50% mais energia momentaneamente. Sempre consulte o consumo máximo, não apenas o nominal.

Ignorar a distância dos cabos: Muitos instaladores calculam corretamente a fonte mas esquecem que a queda de tensão em cabos longos pode tornar a voltagem insuficiente nas câmeras mais distantes.

Misturar equipamentos de voltagens diferentes: Conectar acidentalmente uma câmera 24V em saída 12V (ou vice-versa) causa danos imediatos ao equipamento.

Operar fonte no limite máximo: Uma fonte de 10A operando continuamente com 9,5A terá vida útil drasticamente reduzida e risco elevado de falha prematura.

Negligenciar o ambiente de instalação: Fontes instaladas em locais fechados, sem ventilação ou expostas a umidade têm desempenho comprometido.

A importância do planejamento adequado

O dimensionamento correto da fonte de alimentação para sistemas de CFTV é fundamental para garantir a confiabilidade, durabilidade e desempenho do sistema de segurança eletrônica. Ao seguir os cálculos apresentados neste guia, aplicar as margens de segurança recomendadas e escolher equipamentos de qualidade, você evita problemas futuros e garante que seu sistema de vigilância opere perfeitamente por muitos anos.

Lembre-se sempre: é melhor investir um pouco mais em uma fonte adequada do que economizar inicialmente e ter prejuízos com manutenções frequentes, substituição de equipamentos danificados e, pior ainda, perder gravações importantes por falhas no sistema.
