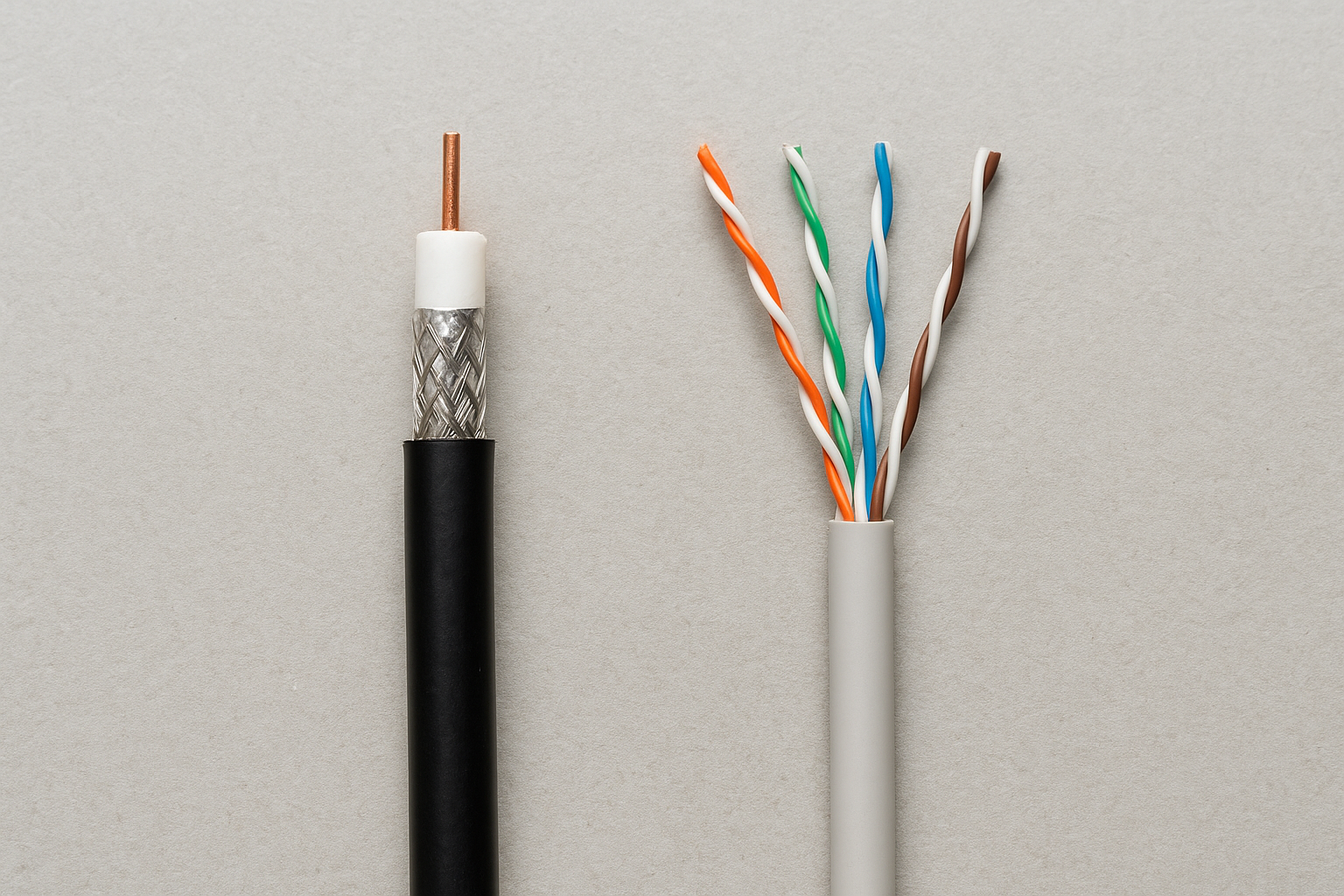

Diferença entre cabo coaxial e cabo UTP: qual usar em cada instalação? Comparativo técnico completo

A escolha do cabeamento correto é um dos fatores mais importantes para garantir a qualidade e eficiência de um sistema de CFTV. Segundo especialistas do setor, problemas no cabeamento são responsáveis por 67% dos chamados de manutenção em sistemas de segurança eletrônica. Além disso, o cabeamento e a infraestrutura necessária para sua passagem tomam cerca de 80% do tempo de instalação de uma obra.

Neste guia completo, vamos explorar as diferenças técnicas entre cabo coaxial e cabo UTP, ajudando você a tomar a decisão certa para cada tipo de instalação de câmeras de segurança.

O que é cabo coaxial e como funciona em sistemas de CFTV?

O cabo coaxial é o tipo de cabeamento tradicional utilizado em sistemas de CFTV analógico e tecnologias HD como AHD, HD-CVI e HD-TVI. Sua estrutura é composta por:

• Condutor central: fio de cobre que transmite o sinal de vídeo


• Dielétrico: material isolante que envolve o condutor


• Malha de blindagem: geralmente de cobre, protege contra interferências


• Capa externa: proteção final do cabo

Tipos principais de cabo coaxial para CFTV

RG-59: o modelo mais comum, com diâmetro externo de aproximadamente 6,25mm, adequado para distâncias médias.

RG-6: Com bitola maior, oferece melhor desempenho para longas distâncias.

Cabos 4mm: Versões mais modernas e compactas, com diâmetro reduzido mas mantendo boa qualidade de transmissão.

Cabo coaxial híbrido: Integra o cabo coaxial com condutores para alimentação elétrica, facilitando a instalação.

Características técnicas do cabo coaxial

• Impedância: 75 ohms (padrão para vídeo)


• Porcentagem de malha ideal: 95% ou superior para melhor blindagem


• Material do condutor: cobre puro (evitar alumínio cobreado)


• Diâmetro: varia de 3,3mm a 6,6mm

O que é cabo UTP e quando utilizá-lo em CFTV?

UTP significa "Unshielded Twisted Pair" (Par Trançado Não Blindado). Este tipo de cabo é composto por quatro pares de fios de cobre trançados, tradicionalmente utilizado em redes de computadores e, mais recentemente, em sistemas de CFTV IP.

Estrutura do cabo UTP

• Quatro pares trançados: cada par é trançado com um número específico de voltas por metro


• Impedância: 100 ohms


• Categorias: CAT5e CAT6 são as mais utilizadas em CFTV

Categorias de cabo UTP para segurança eletrônica

CAT5e: Suporta até 1 Gbps, adequado para câmeras IP até Full HD.

CAT6: Suporta até 10 Gbps em distâncias curtas, ideal para câmeras 4K e aplicações que exigem maior largura de banda.

FTP/STP: Versões com blindagem adicional para ambientes com alta interferência eletromagnética.

Comparativo técnico: cabo coaxial vs cabo UTP

Distâncias máximas de transmissão

Cabo Coaxial (para câmeras analógicas e HD)

Tecnologia 720p:

• RG-59 4mm com 85% malha de cobre: até 500 metros


• Cabo coaxial 3,3mm: até 300-500 metros

Tecnologia 1080p:

• RG-59 4mm com 85% malha de cobre: até 300 metros


• Cabo coaxial 3,3mm: até 200 metros

Nota importante: Quanto maior a resolução da câmera (medida em linhas de TV ou pixels), menor será a distância máxima permitida devido à maior largura de banda necessária.

Cabo UTP com baluns passivos

Tecnologia 720p:

• Com baluns passivos de qualidade: até 350 metros


• Limitação: resolução máxima de 480 TVL em longas distâncias

Tecnologia 1080p:

• Com baluns passivos: até 200 metros


• Para resoluções acima de 600 TVL: máximo de 30-100 metros

Câmeras IP com cabo UTP:

• Distância máxima padrão: 100 metros (limite da norma Ethernet)


• Com switches: até 400 metros (máximo 3 switches intermediários)


• Com conversores ativos: distâncias superiores possíveis

Qualidade de imagem: atenuação de sinal

Um dos aspectos mais importantes na escolha do cabo é a atenuação do sinal em diferentes frequências. Testes laboratoriais demonstram que:

• A partir de 2MHz: o cabo UTP apresenta atenuação muito maior que o cabo coaxial


• Corte de altas frequências: os baluns utilizados no cabo UTP limitam a largura de banda


• Cabo coaxial: não sofre corte nas altas frequências, mantendo a qualidade de câmeras de alta resolução

Essa diferença é crítica por que câmeras modernas de 600 TVL ou superiores exigem largura de banda de 7,5 MHz ou mais, que pode ser comprometida com cabo UTP e baluns passivos.

Resistência a interferências

Cabo Coaxial:

• Blindagem por malha metálica (95% ou superior)


• Proteção eficiente contra interferência eletromagnética (EMI)


• Não elimina o efeito "loop de terra" (barras horizontais na imagem)

Cabo UTP:

• Proteção por trançamento dos pares (cancelamento de interferência)


• Não sofre efeito "loop de terra" quando usado com baluns


• Mais suscetível a EMI em ambientes industriais


• Versões blindadas (FTP/STP) oferecem proteção adicional

Facilidade de instalação

Cabo Coaxial:

• ✅ Conexões mais robustas e confiáveis (BNC de compressão)


• ✅ Não requer conversores adicionais em sistemas analógicos


• ✅ Adequado para instalações externas (outdoor)


• ❌ Diâmetro maior dificulta passagem em eletrodutos


• ❌ Menos flexível que UTP

Cabo UTP:

• ✅ Mais fino e flexível


• ✅ Permite passar até 4 câmeras em um único cabo (com baluns)


• ✅ Facilita organização em racks e painéis


• ❌ Requer baluns (mais pontos de falha)


• ❌ Conexões menos adequadas para ambiente externo sem proteção

Custo-benefício e manutenção

Cabo Coaxial:

• Custo inicial geralmente menor


• Conectores BNC de compressão têm alta durabilidade


• Manutenção mais simples (menos componentes)


• MTBF (tempo médio entre falhas) superior

Cabo UTP:

• Custo do cabo pode ser menor


• Necessidade de baluns aumenta custo total


• Baluns passivos são pontos adicionais de falha


• Baluns ativos custam 4 a 5 vezes mais que passivos

Quando usar cabo coaxial nas instalações de CFTV?

Cenários ideais para cabo coaxial

1. Sistemas analógicos e tecnologias HD (AHD, HD-CVI, HD-TVI)

O cabo coaxial é a escolha natural para sistemas analógicos e tecnologias HD sobre coaxial, oferecendo:

• Compatibilidade nativa sem necessidade de conversores


• Qualidade de imagem superior


• Instalação simplificada

2. Longas distâncias (acima de 100 metros)

Para instalações onde as câmeras ficam distantes do DVR:

• Até 300 metros para 1080p com cabo de qualidade


• Até 500 metros para 720p


• Não requer equipamentos intermediários (switches ou amplificadores)

3. Câmeras de alta resolução (acima de 600 TVL)

Câmeras com alta resolução demandam maior largura de banda:

• Cabo coaxial preserva frequências até 10 MHz ou mais


• Não há limitação imposta por conversores


• Imagem sem perda de detalhes

4. Ambientes externos e industriais

O cabo coaxial é mais adequado para:

• Instalação outdoor sem necessidade de caixas herméticas


• Conectores BNC resistentes a intempéries


• Ambientes com alta umidade


• Locais expostos ao sol e chuva

5. Retrofit de sistemas existentes

Quando há infraestrutura coaxial já instalada:

• Aproveitamento do cabeamento existente


• Upgrade para câmeras HD sobre coaxial sem trocar cabos


• Economia significativa em mão de obra

6. Instalações com orçamento limitado

Para projetos que precisam maximizar custo-benefício:

• Cabo coaxial + conectores BNC são mais econômicos


• Eliminação do custo de baluns


• Menos pontos de manutenção futura

Quando usar cabo UTP nas instalações de CFTV?

Cenários ideais para cabo UTP

1. Sistemas de câmeras IP

O cabo UTP é essencial para sistemas IP modernos:

• Transmissão de dados digitais


• Suporte a resoluções 4K e superiores


• Recursos avançados (análise de vídeo, detecção inteligente)


• Integração com redes corporativas

2. Tecnologia PoE (Power over Ethernet)

Uma das maiores vantagens do UTP em sistemas IP:

• Alimentação e dados no mesmo cabo


• Eliminação de cabos de energia separados


• Instalação simplificada


• Redução de pontos de energia necessárioss

3. Distâncias curtas a médias (até 100 metros)

Para instalações dentro do limite Ethernet:

• Residências e pequenos comércios


• Ambientes internos


• Escritórios e condomínios

4. Múltiplas câmeras em área concentrada

O cabo UTP permite:

• Passagem de 4 câmeras analógicas por cabo (com baluns multicâmeras)


• Economia de eletrodutos


• Organização mais limpa na central de monitoramento

5. Infraestrutura de rede já existente

Aproveitamento da estrutura de cabeamento:

• Prédios com rede estruturada


• Empresas com infraestrutura de TI


• Integração com sistemas existentes

6. Projetos que exigem cabeamento estruturado

Instalações profissionais que demandam:

• Organização em racks e patch panels


• Certificação de cabeamento


• Padrões corporativos de infraestrutura

7. Ambientes internos com espaço limitado

O cabo UTP é vantajoso quando:

• Eletrodutos pequenos ou congestionados


• Necessidade de flexibilidade na passagem


• Instalações em forros e divisórias

Tabela comparativa: cabo coaxial vs cabo UTP

Erros comuns na escolha e instalação de cabos para CFTV

1. Escolher cabo apenas pelo preço

O cabo mais barato pode comprometer todo o sistema. Aspectos críticos:

• Condutor de alumínio cobreado (inferior ao cobre puro)


• Malha com baixa porcentagem de cobre


• Falta de especificações técnicas do fabricante

2. Não considerar a distância real

Muitos projetos falham por subestimar:

• Distância real incluindo subidas, descidas e curvas


• Perda adicional em conexões de má qualidade


• Degradação do sinal ao longo do tempo

3. Usar cabo UTP blindado com baluns

Este é um erro técnico grave:

• Baluns foram projetados para cabos UTP (não blindados)


• Cabo blindado com balun pode causar mais problemas


• A blindagem interfere no funcionamento correto dos baluns

4. Misturar cabos diferentes na mesma instalação

Evite:

• Usar cabos de fabricantes diferentes


• Misturar bitolas sem critério


• Combinar cabos de cobre com alumínio cobreado

5. Instalar cabo coaxial próximo à fiação elétrica

Principal causa de interferência:

• Manter distância mínima de 30cm de cabos de energia


• Cruzar perpendicularmente quando necessário


• Usar eletrodutos separados

6. Subdimensionar a alimentação no cabo UTP

O par 26 AWG do cabo UTP tem limitações:

• Distância máxima de 15 metros para câmeras com IR


• Queda de tensão significativa em distâncias maiores


• Necessidade de cálculo correto da bitola

7. Usar conectores de má qualidade

A conexão é tão importante quanto o cabo:

• Conectores BNC de solda ou parafuso têm baixa confiabilidade


• Preferir conectores de compressão ou crimpagem


• Baluns com conexão de borne são pontos fracos

Recomendações técnicas da PrimeTec para cada tipo de projeto

Para pequenas residências (até 4 câmeras)

Opção recomendada: Cabo coaxial 4mm + câmeras HD (AHD/HD-CVI)

• Instalação simples e econômica


• Qualidade de imagem garantida


• Baixa manutenção


• Upgrade facilitado no futuro

Para comércios e pequenas empresas (5-16 câmeras)

Opção A: Cabo coaxial para sistema analógico/HD

• Melhor para distâncias variadas


• Ambientes externos


• Orçamento controlado

Opção B: Cabo UTP CAT6 para sistema IP

• Integração com rede existente


• Recursos avançados (análise de vídeo)


• Preparação para expansão futura


• Tecnologia PoE

Para condomínios e grandes instalações

Opção recomendada: Cabo UTP CAT6 com sistema IP

• Cabeamento estruturado profissional


• Escalabilidade do sistema


• Integração com controle de acesso


• Gerenciamento centralizado via rede

Para áreas rurais e perímetros extensos

Opção recomendada: Cabo coaxial RG-6 ou fibra óptica

• Distâncias longas (300m+)


• Ambiente externo


• Menor susceptibilidade a descargas atmosféricas


• Para distâncias extremas (acima de 500m): considerar fibra óptica

Para ambientes industriais

Opção recomendada: Cabo coaxial dupla blindagem ou UTP blindado (FTP)

• Alta interferência eletromagnética


• Ambientes agressivos


• Necessidade de proteção adicional


• Blindagem metálica essencial

Tecnologias futuras: o que esperar do cabeamento em CFTV?

Evolução dos sistemas IP

A tendência é clara: sistemas IP estão dominando o mercado por oferecerem:

• Resoluções cada vez maiores (8K em desenvolvimento)


• Inteligência artificial embarcada


• Análise de vídeo avançada


• Integração IoT (Internet das Coisas)

PoE++ e maior alcance

Novos padrões estão ampliando as possibilidades:

• PoE++ (IEEE 802.3bt): até 90W por porta


• Switches com extensão de alcance: até 250m


• Eliminação progressiva de fontes externas

Fibra óptica em CFTV

Crescente utilização para:

• Distâncias superiores a 500 metros


• Backbone de grandes instalações


• Imunidade total a interferências


• Largura de banda praticamente ilimitada

Cabeamento híbrido

Soluções que combinam o melhor dos dois mundos:

• Cabo coaxial + alimentação integrada


• Conversores ethernet over coax


• Flexibilidade de migração tecnológica

Checklist: escolhendo o cabo certo para seu projeto

Antes de definir o cabeamento, responda:

Sobre o sistema
Qual tipo de câmera será usado? (Analógica, HD ou IP)
Qual a resolução desejada? (720p, 1080p, 4K)
Quantas câmeras serão instaladas?
O sistema precisa de recursos avançados? (análise de vídeo, detecção)

Sobre a instalação
Qual a distância máxima entre câmera e gravador?
As câmeras ficarão em ambiente interno ou externo?
Há infraestrutura de cabeamento existente?
Qual o tamanho dos eletrodutos disponíveis?

Sobre o ambiente
Há muita interferência eletromagnética? (motores, transformadores)
É um ambiente industrial ou residencial?
As condições climáticas são adversas?
Existe cabeamento de rede estruturado?

Sobre alimentação
As câmeras podem ser alimentadas por PoE?
Há pontos de energia próximos às câmeras?
Qual o consumo elétrico de cada câmera?
É viável alimentação centralizada?

Sobre orçamento e manutenção
Qual o orçamento disponível para cabeamento?
Há previsão de expansão futura?
Quem fará a manutenção do sistema?
Qual o prazo de garantia esperado?

A escolha certa para cada necessidade

Não existe um "melhor cabo" absoluto para CFTV. A escolha depende de múltiplos fatores específicos de cada projeto.

Escolha cabo coaxial quando:

• O sistema for analógico ou HD sobre coaxial


• As distâncias forem longas (acima de 100m)


• A instalação for predominantemente externa


• O orçamento for limitado


• A confiabilidade for prioridade máxima

Escolha cabo UTP quando:

• O sistema for IP (câmeras de rede)


• For possível usar tecnologia PoE


• As distâncias forem curtas a médias (até 100m)


• Houver infraestrutura de rede existente


• O projeto exigir cabeamento estruturado profissional

O mais importante é utilizar cabos de qualidade, com especificações técnicas claras, e realizar a instalação seguindo as melhores práticas do setor. Um projeto bem executado, com o cabeamento adequado, garante qualidade de imagem, durabilidade do sistema e satisfação do cliente final.

Conte com a PrimeTec para seu projeto de segurança eletrônica

Na PrimeTec - Distribuidor Autorizado Positivo SEG, oferecemos consultoria especializada para ajudar você a escolher o cabeamento ideal para cada tipo de instalação. Nossa equipe técnica está preparada para dimensionar corretamente seu sistema de CFTV, garantindo qualidade, durabilidade e o melhor custo-benefício.

Produtos disponíveis:

• Cabos coaxiais de alta qualidade (RG-59, RG-6, 4mm, 3,3mm)


• Cabos UTP CAT5e e CAT6 homologados


• Conectores BNC de compressão profissionais


• Baluns passivos e ativos


• Câmeras analógicas, HD e IP


• DVRs, NVRs e acessórios

Nossos diferenciais:

• Distribuidor autorizado de marca líder


• Garantia e procedência dos produtos


• Pronta entrega
