Sistemas de circuito fechado de televisão (CFTV) são fundamentais para a segurança patrimonial e monitoramento de ambientes. No entanto, problemas técnicos podem comprometer a eficácia dessas soluções. Neste guia completo, a PrimeTec - Distribuidor Autorizado Positivo SEG apresenta as falhas mais comuns em sistemas de CFTV e soluções práticas para cada uma delas.
1. Imagem com Ruído ou Interferência no Sistema CFTV
Identificando o problema
A imagem com ruído, também conhecida como "chuvisco" ou "neve" na tela, é uma das reclamações mais frequentes em sistemas de vigilância. Esse problema manifesta-se através de linhas horizontais, pontos ou distorções que prejudicam a qualidade da visualização.
Principais causas de interferência em câmeras de segurança
Cabos de má qualidade ou danificados: A utilização de cabos coaxiais inadequados ou com blindagem insuficiente é a causa mais comum de ruído na imagem CFTV. Cabos que não atendem às especificações técnicas permitem interferências eletromagnéticas.
Proximidade com fontes de energia: Cabos de vídeo instalados próximos a cabos de força elétrica, transformadores ou equipamentos que geram campos eletromagnéticos causam interferências significativas.
Conexões mal feitas: Conectores BNC mal crimpados, oxidados ou com mau contato geram instabilidade no sinal de vídeo.
Distância excessiva sem amplificação: Sinais analógicos perdem qualidade conforme a distância aumenta. Sem amplificadores ou conversores adequados, a imagem degrada progressivamente.
Como resolver problema de ruído em câmeras CFTV
- 1. Verifique a qualidade dos cabos: Substitua cabos coaxiais por modelos com blindagem de 95% ou superior. Para instalações profissionais, utilize cabo coaxial RGE59 ou RGE6 de marcas confiáveis.
- 2. Refaça as conexões:Recrimpe todos os conectores BNC seguindo as especificações técnicas. Utilize conectores de qualidade e certifique-se de que a malha esteja corretamente fixada.
- 3. Separe os cabeamentos: Mantenha distância mínima de 30cm entre cabos de vídeo e cabos de força. Quando o cruzamento for inevitável, faça-o em ângulo de 90 graus.
- 4. Instale isoladores de loop de terra (ground loop isolator): Esses dispositivos eliminam diferenças de potencial entre equipamentos que causam interferências.
- 5. Considere migrar para IP: Sistemas de CFTV IP são imunes a interferências eletromagnéticas e oferecem qualidade superior de imagem.
2. DVR Travando ou Reiniciando Constante
Sintomas de DVR com problemas
O gravador digital de vídeo (DVR) que trava, congela ou reinicia sozinho compromete toda a segurança do sistema, resultando em perda de gravações e monitoramento interrompido.
Por que o DVR trava ou reinica sozinho
Superaquecimento do equipamento: DVRs instalados em locais sem ventilação adequada ou acumulam poeira nos coolers, causando travamentos por proteção térmica.
HD com setores defeituosos: Discos rígidos com bad blocks ou no fim da vida útil causam travamentos durante gravação ou reprodução.
Fonte de alimentação insuficiente: Fontes subdimensionadas ou defeituosas não fornecem energia estável, causando resets constantes.
Firmware desatualizado: Versões antigas de software podem conter bugs que causam instabilidades no sistema.
Conflito de compatibilidade: HDs não homologados pelo fabricante ou com especificações inadequadas para gravação contínua (não são modelos surveillance).
Soluções para DVR que não funciona corretamente
- 1. Melhore a ventilação: Instale o DVR em rack adequado com ventilação forçada. Limpe periodicamente os coolers e dissipadores de calor com ar comprimido.
- 2. Teste e substitua o HD: Utilize softwares de diagnóstico (como HD Tune ou Crystal Disk Info) para verificar a saúde do disco. Substitua HDs com mais de 3 anos de uso ou que apresentem erros SMART. Utilize sempre HDs específicos para vigilância (WD Purple, Seagate SkyHawk).
- 3. Verifique a fonte de alimentação: Meça a voltagem de saída com multímetro. A fonte deve fornecer tensão estável dentro da especificação (geralmente 12V). Calcule a corrente total consumida e utilize fonte com margem de 30% acima do necessário.
- 4. Atualize o firmware: Baixe a versão mais recente do firmware no site oficial do fabricante. Siga rigorosamente as instruções de atualização e mantenha o equipamento conectado ao nobreak durante o processo.
- 5. Reduza a carga de processamento: Diminua a resolução de gravação em câmeras menos críticas, ajuste o frame rate (FPS) e ative a gravação por detecção de movimento em vez de contínua.
- 6. Verifique logs do sistema: Acesse os registros de eventos do DVR para identificar erros específicos que podem indicar a causa raiz do problema.
3. Câmera sem Infravermelho ou Visão Noturna Não Funciona
Como identificar falha no IR da câmera
A visão noturna por infravermelho (IR) é essencial para vigilância 24 horas. Quando os LEDs infravermelhos não acendem, a câmera produz imagem completamente escura durante a noite.
Causas comuns de IR queimado em câmeras
LEDs infravermelhos queimados: Os LEDs IR têm vida útil limitada e podem queimar individualmente ou em conjunto, especialmente em ambientes com alta umidade.
Sensor fotossensível defeituoso: O LDR (light dependent resistor) que detecta a luminosidade ambiente e aciona o IR pode falhar, impedindo a ativação automática.
Problemas na alimentação: Tensão inadequada (muito alta ou muito baixa) danifica o circuito dos LEDs IR.
Umidade e oxidação: Câmeras sem proteção IP adequada sofrem com infiltração de água que oxida os componentes eletrônicos.
Configuração incorreta: Em alguns modelos, o IR pode estar desabilitado via software.
Como consertar câmera de segurança sem visão noturna
- 1. Verifique as configurações: Acesse o menu da câmera (via DVR ou interface web) e confirme que o modo IR/infrared está habilitado e configurado como "automático".
- 2. Teste a alimentação: Com um multímetro, verifique se a tensão na câmera está dentro da especificação (12V DC ou 24V AC conforme o modelo). Tensões fora da faixa indicam problema na fonte ou cabos.
- 3. Inspecione visualmente os LEDs: Em ambiente escuro, utilize a câmera do celular para visualizar se os LEDs IR estão emitindo luz (aparecem brilhantes na câmera do celular mesmo sendo invisíveis ao olho nu).
- 4. Limpe o sensor fotossensível: O LDR pode estar coberto por sujeira ou teia de aranha. Limpe cuidadosamente com álcool isopropílico.
- 5. Substitua o conjunto de LEDs IR: Para câmeras com IR externo, é possível adquirir módulos de reposição. Em câmeras com IR integrado, pode ser necessário enviar para assistência técnica.
- 6. Considere iluminadores externos: Para ambientes grandes ou quando a câmera não possui IR suficiente, instale iluminadores infravermelhos externos de alta potência.
- 7. Avalie a substituição: LEDs queimados frequentemente indicam que a câmera está próxima do fim da vida útil. Avalie o custo-benefício da manutenção versus substituição por modelo mais moderno.
4. Perda de Conexão em Câmeras IP
Sintomas de câmera IP offline
Câmeras IP que ficam offline intermitentemente ou não são reconhecidas pelo NVR (Network Video Recorder) são problemas crescentes em sistemas modernos.
Por que câmera IP perde conexão com NVR
Problemas de rede: Switches de baixa qualidade, cabos de rede defeituosos ou com crimpagem incorreta causam perda de pacotes e desconexões.
Conflito de endereço IP: Dois dispositivos com o mesmo IP na rede causam conflitos que resultam em desconexões.
Fonte PoE insuficiente: Switches PoE que não fornecem potência adequada (IEEE 802.3af/at) fazem a câmera reiniciar ou desconectar.
Firmware incompatível: Versões de firmware desatualizadas ou incompatíveis entre câmera e NVR causam instabilidades.
Sobrecarga de rede: Muitas câmeras em alta resolução podem saturar a banda disponível do switch ou rede.
Como resolver câmera IP que não conecta
- 1. Teste a conectividade de rede: Utilize um testador de cabos para verificar todos os pares do cabo de rede. Substitua cabos suspeitos por cabos Cat5e ou Cat6 de qualidade certificada.
- 2. Verifique a configuração de IP: Acesse a interface da câmera e do NVR, confirme que não há conflito de endereços. Utilize IPs estáticos ou configure corretamente o servidor DHCP com reservas de endereço.
- 3. Teste a alimentação PoE: Com um testador PoE ou multímetro adequado, verifique se o switch está fornecendo 48V e potência suficiente (mínimo 15.4W para 802.3af, 30W para 802.3at).
- 4. Atualize firmwares: Mantenha câmeras e NVR com versões de firmware compatíveis e atualizadas. Consulte a matriz de compatibilidade do fabricante.
- 5. Segmente a rede: Utilize VLANs ou switches dedicados para separar o tráfego de vídeo da rede corporativa, evitando congestionamentos.
- 6. Ajuste o bitrate: Reduza a taxa de bits (bitrate) nas configurações de streaming da câmera para diminuir o consumo de banda, especialmente em redes com muitas câmeras.
5. Imagem Desfocada ou Embaçada na Câmera
Caudas de imagem fora de foco em CFTV
Lente desajustada: Câmeras que sofreram impacto ou vibração podem ter a lente desalinhada.
Umidade interna: Condensação dentro do dome ou lente cria embaçamento impossível de limpar externamente.
Lente suja: Acúmulo de poeira, insetos mortos ou respingos na superfície externa da lente.
Configuração de foco incorreta: Câmeras varifocais mal ajustadas durante a instalação.
Soluções para imagem sem nitidez
- 1. Limpe a lente corretamente: Utilize flanela de microfibra e limpador específico para lentes ópticas. Nunca use produtos abrasivos ou papel comum.
- 2. Reajuste o foco: Em câmeras varifocais, solte os parafusos de travamento e ajuste o foco enquanto visualiza a imagem em tempo real. Ajuste primeiro o zoom para a posição desejada, depois o foco.
- 3. Elimine umidade interna: Abra cuidadosamente a câmera em ambiente seco, limpe internamente e adicione sachês de sílica gel antes de fechar. Verifique se os vedantes estão em bom estado.
- 4. Verifique o grau de proteção IP: Câmeras expostas a intempéries devem ter classificação IP66 ou superior. Substitua modelos inadequados para o ambiente.

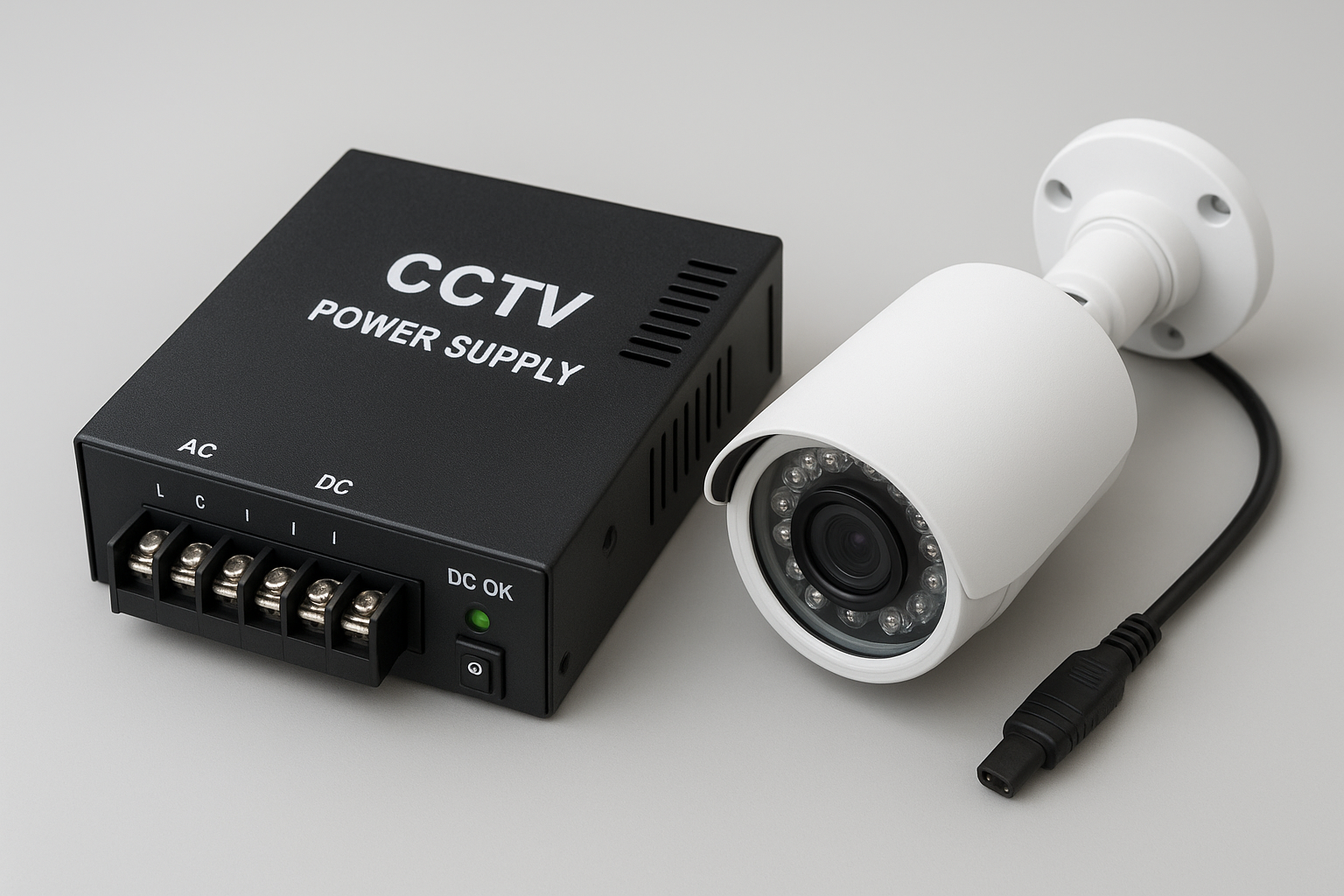

6. Falta de Energia ou Câmeras Não Ligam
Diagnóstico de problema elérico em CFTV
Fonte queimada ou subdimensionada: A causa mais comum é utilizar fontes de baixa qualidade ou com amperagem insuficiente.
Cabos de alimentação inadequados: Bitola de fio insuficiente causa queda de tensão, especialmente em distâncias longas.
Conectores com mau contato: P4 ou conectores de alimentação oxidados ou mal conectados.
Como resolver problema de alimentação em câmeras
- 1. Calcule a demanda correta: Some a corrente de todas as câmeras e adicione 30% de margem de segurança. Exemplo: 4 câmeras de 500mA = 2A + 30% = 2.6A. Use fonte de 3A ou superior.
- 2. Utilize bitola adequada: Para distâncias até 20m use fio 0,75mm². Para 20-40m use 1,5mm². Para distâncias maiores, considere fontes individuais próximas às câmeras.
- 3. Teste a voltagem no ponto: Meça a tensão diretamente nos terminais da câmera. Quedas superiores a 10% indicam problema no cabeamento.
- 4. Implemente nobreak: Proteja DVR/NVR e câmeras críticas com nobreak de capacidade adequada para garantir operação durante quedas de energia.
7. Gravação Não Funciona ou Perde Gravações
Por que o DVR não grava vídeos
HD cheio sem sobrescrita: Configuração incorreta impede que gravações antigas sejam substituídas.
HD não formatado: Discos novos precisam ser formatados pelo próprio DVR antes de gravar.
Agendamento incorreto: Horários de gravação mal configurados ou desabilitados.
HD defeituoso: Discos com problemas físicos não conseguem escrever dados.
Soluções para problemas de gravação em DVR
- 1. Verifique o espaço disponível: Acesse o menu de gerenciamento de HDD e confirme o espaço livre. Ative a sobrescrita automática (overwrite).
- 2. Formate o HD corretamente: Use sempre a função de formatação do próprio DVR, não formate o HD no computador antes de instalar.
- 3. Configure agendamento: Revise as configurações de agenda e detecção de movimento. Configure gravação contínua em canais críticos.
- 4. Teste o HD: Execute verificação SMART através do menu do DVR. Substitua HDs com alertas ou erros.
- 5. Ajuste a taxa de comprenssão: Utilize H.265/H.265+ para aumentar o tempo de retenção sem perder qualidade significativa.
Prevenção: Manutenção Preventiva em Sistemas CFTV
A melhor solução para falhas é preveni-las através de manutenção regular:
Checklist de manutenção preventiva mensal
Checklist de manutenção preventiva trimestral
Checklist de manutenção preventiva anual
Quando Chamar um Técnico Especializado
Algumas situações exigem conhecimento técnico avançado:
- Problemas recorrentes após tentativas de correção
- Necessidade de substituição de componentes SMD
- Configuração avançada de rede corporativa
- Integração com sistemas de alarme ou controle de acesso
- Laudos técnicos para fins jurídicos ou de seguro
- Projetos de expansão significativa
Mantenha seu Sistema CFTV Sempre Operacional
Compreender as falhas comuns em sistemas de CFTV e saber como solucioná-las é fundamental para manter a segurança contínua de seu patrimônio.
Lembre-se: a manutenção preventiva é sempre mais econômica que reparos emergenciais. Estabeleça uma rotina de verificações e não hesite em buscar ajuda profissional quando necessário.
