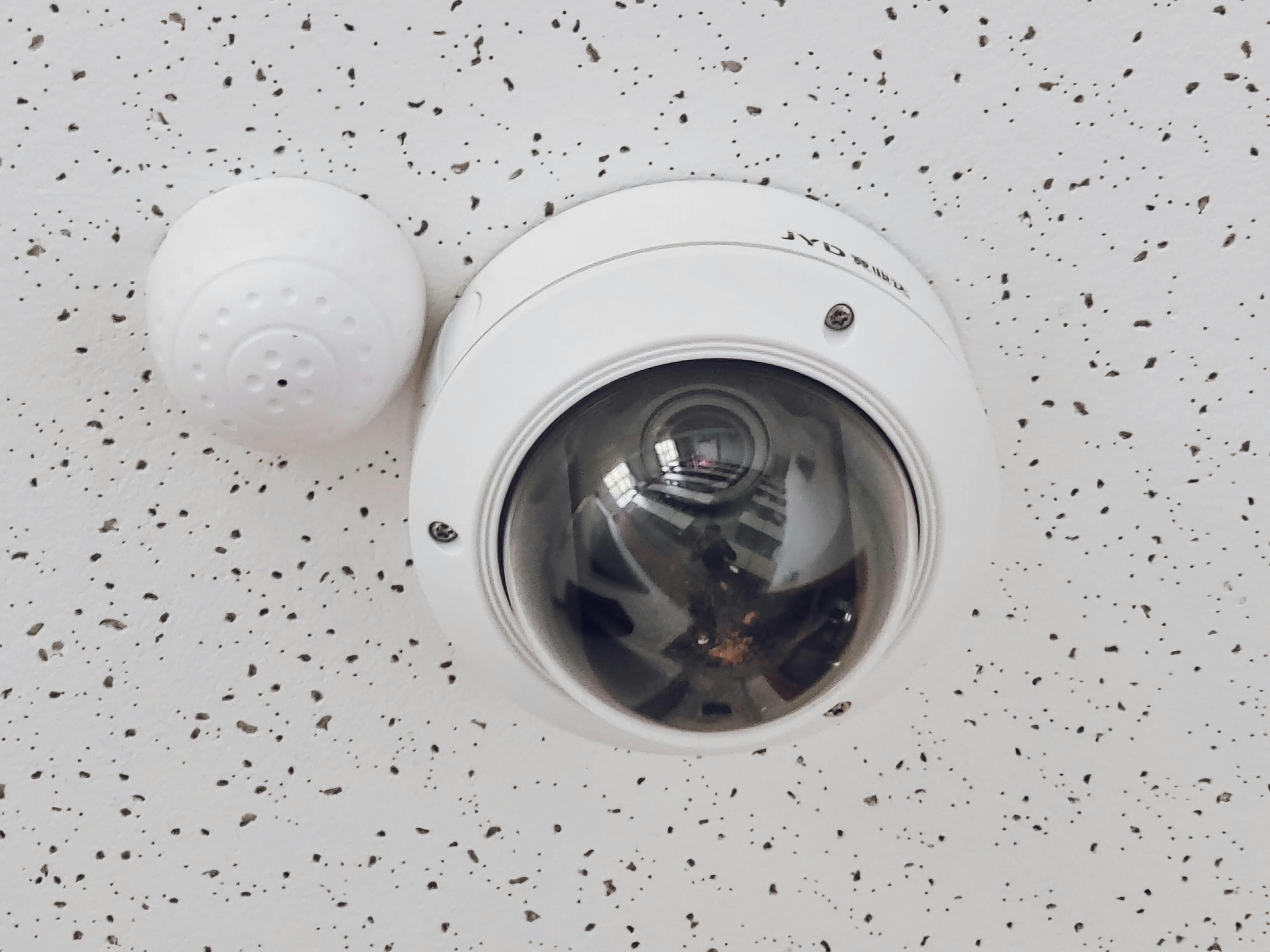

A instalação correta de alimentação e cabeamento é fundamental para garantir o funcionamento estável e duradouro de qualquer sistema de segurança eletrônica.
Neste guia completo, você vai entender como dimensionar corretamente a infraestrutura elétrica e de dados para câmeras de segurança, controladores de acesso e sistemas de alarme.
Por Que a Alimentação Elétrica é Crítica em Sistemas de Segurança
O fornecimento adequado de energia é a espinha dorsal de qualquer projeto de segurança eletrônica. Um sistema mal dimensionado pode apresentar falhas intermitentes, perda de gravação, reinicializações constantes e até danos permanentes aos equipamentos.
Principais Problemas Causados por Alimentação Inadequada
Quando a alimentação elétrica não é planejada corretamente, diversos problemas podem comprometer todo o sistema.
Quedas de tensão ocorrem quando a distância entre a fonte e o equipamento é muito grande ou quando os cabos utilizados têm bitola inadequada. Isso pode fazer com que câmeras reiniciem aleatoriamente ou apresentem imagens instáveis.
Sobrecarga nas fontes de alimentação acontece quando tentamos conectar mais dispositivos do que a fonte suporta. Cada câmera, módulo de controle de acesso ou sensor consome determinada potência, e ultrapassar a capacidade da fonte reduz drasticamente sua vida útil.
Interferências eletromagnéticas podem afetar tanto a alimentação quanto os sinais de vídeo e dados, especialmente quando os cabos passam próximos a equipamentos que geram ruído elétrico, como motores e transformadores.
Tipos de Alimentação para Sistemas de Segurança Eletrônica
Existem diferentes métodos de alimentação elétrica para equipamentos de segurança, cada um com suas vantagens e aplicações específicas.
Alimentação Individual por Fontes Simples
Neste modelo, cada dispositivo possui sua própria fonte de alimentação conectada diretamente a uma tomada. É comum em instalações residenciais pequenas ou quando há poucos equipamentos.
Vantagens: instalação simples e rápida, não requer conhecimento técnico avançado, facilita a identificação de problemas.
Desvantagens: ocupa muitas tomadas, dificulta o gerenciamento em sistemas maiores, não oferece backup de energia centralizado.
Fonte de Alimentação Centralizada para CFTV
Sistemas profissionais de segurança eletrônica utilizam fontes centralizadas que distribuem energia para múltiplos dispositivos simultaneamente. Essas fontes geralmente oferecem 12V DC ou 24V AC e possuem múltiplas saídas protegidas individualmente.
Como calcular a capacidade necessária: veja nosso outro artigo Como dimensionar corretamente a fonte de alimentação para o seu sistema de CFTV
Tecnologia PoE para câmeras IP de Segurança Power over Ethernet revolucionou a instalação de sistemas de vigilância por IP ao permitir que um único cabo de rede transmita simultaneamente dados e energia elétrica.
Padrões PoE disponíveis no mercado:
- O padrão IEEE 802.3af oferece até 15,4W por porta e é adequado para câmeras IP básicas e dispositivos de baixo consumo.
- O padrão IEEE 802.3at, também chamado PoE+, fornece até 30W por porta e suporta câmeras PTZ, modelos com aquecedor integrado e iluminadores infravermelhos potentes.
- O padrão IEEE 802.3bt (PoE++ ou Ultra PoE) pode entregar até 60W ou 100W, dependendo do tipo, sendo ideal para câmeras externas sofisticadas e equipamentos que exigem mais potência.
Distância máxima recomendada: cabos de rede Cat5e ou Cat6 podem transmitir energia PoE por até 100 metros sem perda significativa. Para distâncias maiores, são necessários switches PoE intermediários ou extensores.
No-break para Sistemas de Segurança Eletrônica
Um sistema de segurança só é verdadeiramente confiável se continuar funcionando durante quedas de energia. No-breaks (UPS) fornecem energia ininterrupta através de baterias que são carregadas continuamente.
Dimensionamento correto do no-break: calcule a potência total do sistema em watts, determine o tempo de autonomia desejado (geralmente entre 2 e 4 horas), e escolha um modelo com capacidade 20% superior ao calculado. Para sistemas críticos, considere no-breaks com tecnologia online (dupla conversão) que oferecem proteção superior contra variações de tensão.
Tipos de Cabos para Instalação de Segurança Eletrônica
A escolha correta dos cabos é tão importante quanto a alimentação elétrica, pois influencia diretamente na qualidade do sinal e na confiabilidade do sistema.
Cabo Coaxial para Câmeras Analógicas e HD-TVI
Apesar do crescimento dos sistemas IP, câmeras analógicas HD (AHD, HD-TVI, HD-CVI) ainda são amplamente utilizadas devido ao custo-benefício e à facilidade de retrofit em instalações antigas.
Tipos de cabo coaxial mais utilizados:
- O cabo 4mm (RGE59) é adequado para distâncias de até 300 metros em sistemas analógicos comuns e até 500 metros em HD-TVI.
- O cabo 6mm (RGE6) permite transmissão de até 500 metros para sistemas analógicos e pode chegar a 800 metros em tecnologias HD mais recentes.
Blindagem e qualidade: prefira cabos com malha de cobre de alta densidade (mínimo 60%) e núcleo de cobre puro, não CCA (Copper Clad Aluminum), que apresenta maior resistência e perda de sinal.

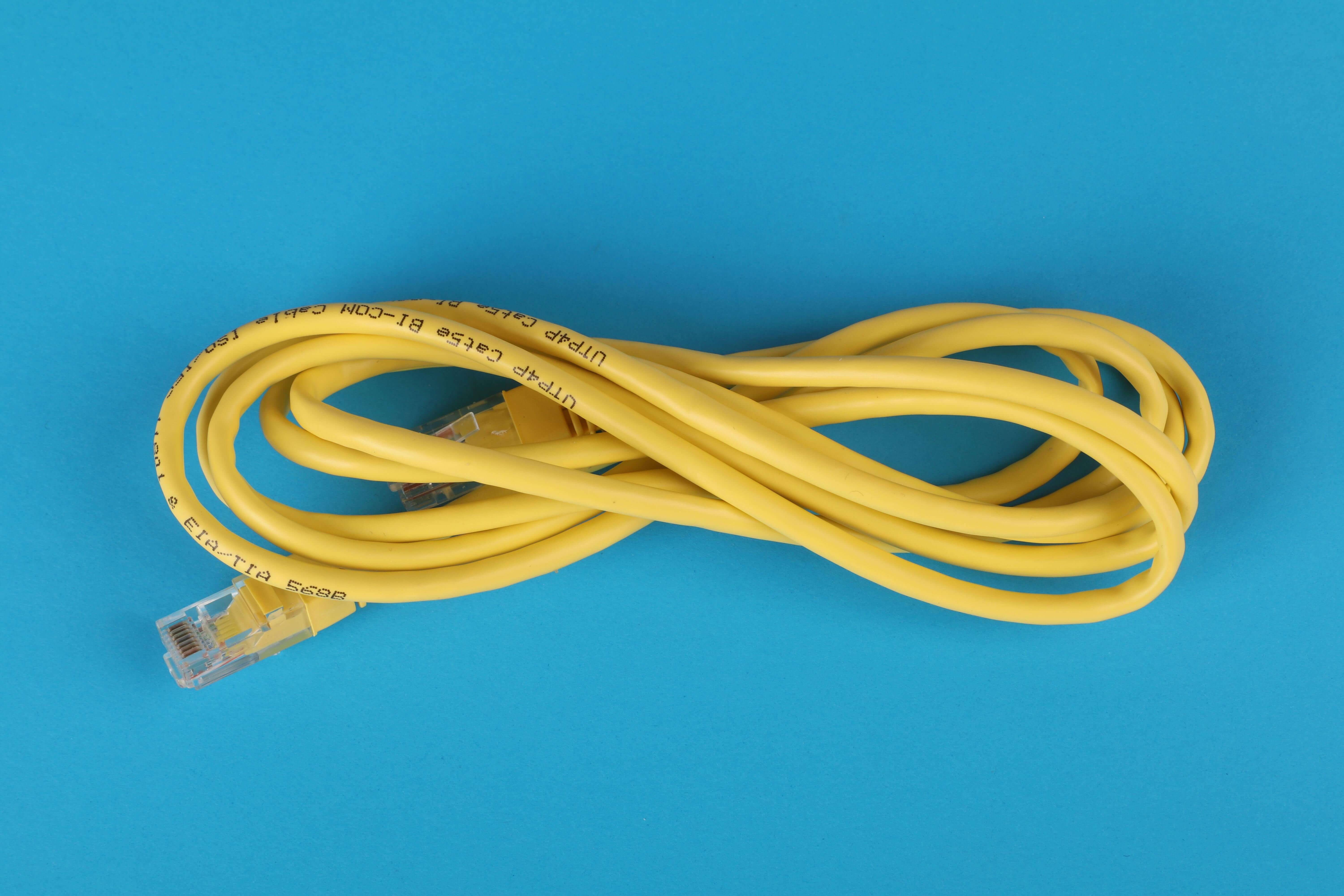

Cabo de Rede Cat5e e Cat6 para Sistemas IP
Câmeras IP e equipamentos de controle de acesso modernos utilizam cabeamento estruturado de dados.
Diferenças entre Cat5e e Cat6:
- Cat5e suporta velocidades de até 1 Gbps em distâncias de 100 metros, é adequado para a maioria das câmeras IP residenciais e comerciais de resolução até 4MP.
- Cat6 oferece melhor blindagem contra interferências, suporta velocidades de até 10 Gbps em até 55 metros, e é recomendado para câmeras de alta resolução (4K, 8MP ou superior) e ambientes com muita interferência eletromagnética.
Cabo interno versus externo: para instalações externas, utilize sempre cabos com capa LSZH (Low Smoke Zero Halogen) ou PE (polietileno) que resistem a UV, umidade e variações térmicas. Cabos internos comuns se degradam rapidamente quando expostos ao tempo.
Cabo de Alarme para Sensores e Periféricos
Sistemas de alarme utilizam cabos específicos para conectar centrais a sensores, teclados e sirenes.
Cabo paralelo 2 vias: utilizado para sirenes, teclados e alimentação de sensores sem fio. As bitolas mais comuns são 0,50mm² para distâncias curtas e 0,75mm² ou 1,00mm² para distâncias maiores.
Cabo de 4 ou 6 vias: ideal para sensores com tamper (anti-sabotagem), permitindo conexão separada para detecção e proteção de abertura.
Cabo shielded(blindado): essencial em ambientes industriais ou próximos a equipamentos que geram interferência, como quadros elétricos de alta potência.
Passo a Passo para Cabeamento Profissional de Segurança
A execução correta do cabeamento garante instalação durável e facilita futuras manutenções.
Planejamento e Projeto de Infraestrutura
Antes de iniciar a instalação física, é fundamental criar um projeto detalhado que contemple o posicionamento dos equipamentos, trajeto dos cabos, pontos de aterramento e identificação de possíveis fontes de interferência.
Elabore um diagrama unifllar mostrando a localização de cada câmera, sensor e dispositivo, com as respectivas distâncias até o ponto de concentração (DVR, NVR ou switch).
Identifique rotas seguras para passagem dos cabos, priorizando locais protegidos de intempéries, ação mecânica e vandalismo. Utilize conduítes, canaletas ou passe cabos sempre que possível.
Instalação de Eletrodutos e Caixas de Passagem
A infraestrutura de passagem dos cabos deve ser robusta e permitir futuras expansões.
Eletrodutos rígidos de PVC são ideais para instalações embutidas em alvenaria, oferecendo proteção máxima contra danos mecânicos e roedores.
Conduítes flexíveis facilitam a instalação em locais de difícil acesso ou onde há muitas curvas, mas devem ser protegidos contra exposição direta ao sol.
Caixas de passagem devem ser instaladas a cada 15 metros em trajetos retilíneos e em todos os pontos onde há mudança de direção superior a 90 graus. Isso facilita a passagem dos cabos e futuras manutenções.
Técnicas Corretas de Lançamento de Cabos
Cabos mal instalados podem apresentar problemas de conexão intermitente ou falha completa do sistema.
Evite tensionamento excessivo: ao puxar os cabos através de eletrodutos, não force além do necessário para não danificar o núcleo ou a capa externa.
Respeite o raio mínimo de curvatura: cabos coaxiais e de rede possuem raio mínimo que deve ser respeitado. Para Cat5e/Cat6, o raio não deve ser inferior a 4 vezes o diâmetro do cabo.
Separe cabos de energia e sinal: mantenha distância mínima de 30 cm entre cabos de alimentação AC e cabos de dados/vídeo para evitar indução de ruídos.
Identificação e Organização de Cabos
Um sistema bem organizado facilita manutenções futuras e reduz o tempo de identificação de problemas.
Utilize etiquetas profissionais em ambas as extremidades de cada cabo, identificando origem, destino e tipo de sinal (ex: "CAM01-DVR", "SENSOR-PORTA-CENTRAL").
Agrupe cabos com abraçadeiras em pontos estratégicos, mantendo folgas adequadas e evitando pontos de tensão.
Documento o projeto final com fotos e diagrama atualizado, incluindo comprimentos reais de cada lance e especificações dos cabos utilizados.
Aterramento e Proteção Contra Surtos em Sistemas de Segurança
Descargas elétricas atmosféricas e surtos na rede elétrica são causas frequentes de danos em equipamentos de segurança eletrônica.
Sistema de Aterramento Adequado
Um aterramento eficiente drena descargas estáticas e oferece referência de tensão para os equipamentos.
Haste de aterramento: deve ter no mínimo 2,4 metros de profundidade e resistência inferior a 10 ohms. Em solos com alta resistividade, podem ser necessárias múltiplas hastes interligadas.
Conexões de baixa impedância: utilize cabos de cobre nu ou cabo verde-amarelo com bitola mínima de 6mm² para conexão entre hastes e equipamentos.
Aterramento único: todos os equipamentos do sistema devem compartilhar o mesmo ponto de aterramento para evitar diferenças de potencial que podem causar loops de terra e interferências.
Dispositivos de Proteção Contra Surtos (DPS)
Protetores contra surtos devem ser instalados em três pontos críticos: entrada de energia AC, linhas de alimentação DC e linhas de sinal (vídeo e dados).
DPS para alimentação AC: instale na entrada do quadro elétrico que alimenta o sistema de segurança, com corrente de descarga mínima de 20kA.
DPS para câmeras analógicas: utilize protetores coaxiais (BNC) nas entradas do DVR e, em áreas muito expostas, também próximo às câmeras.
DPS para câmeras IP: proteja as portas Ethernet do switch ou NVR com protetores RJ45 específicos para PoE.
Erros Comuns na Alimentação e Cabeamento de Segurança Eletrônica
Conhecer os erros mais frequentes ajuda a evitá-los e garantir uma instalação profissional.
Subdimensionamento da Fonte de Alimentação
Instalar uma fonte com capacidade insuficiente é um dos erros mais comuns. Além de provocar mau funcionamento, reduz drasticamente a vida útil dos equipamentos.
Sintomas de fontes subdimensionada: reinicializações aleatórias, perda de gravação em horários de pico de consumo, imagens instáveis ou com interferências.
Solução: sempre dimensione a fonte com margem de 30% acima do consumo total calculado e considere futuras expansões do sistema.
Uso de Cabos CCA em Vez de Cobre Puro
Cabos CCA (Copper Clad Aluminum) possuem núcleo de alumínio revestido com cobre e custam menos, mas apresentam resistência 40% maior que cobre puro.
Problemas causados: perda de sinal em distâncias menores, aquecimento excessivo em PoE, degradação acelerada das conexões.
Como identificar: cabos CCA geralmente não informam a composição na capa externa. Raspe levemente o condutor com um estilete; se aparecer prata (alumínio) sob o cobre, é CCA.
Emendas Inadequadas em Cabos de Rede
Cabos Ethernet não devem ser emendados. A conexão adequada requer conectores RJ45 crimpados corretamente ou keystone jacks profissionais.
Por que emendas prejudicam o sinal: cada emenda mal feita aumenta a atenuação do sinal, pode causar crosstalk (interferência entre pares) e compromete a estrutura de trançamento que protege contra interferências.
Alternativa correta: se necessário estender um cabo, utilize patch panels e conectores de qualidade, ou substitua por um cabo do comprimento adequado.
Mistura de Tensões e Tecnologias
Conectar câmeras 12V em fontes 24V ou misturar padrões PoE incompatíveis danifica permanentemente os equipamentos.
Sempre verifique as especificações de tensão e corrente de cada dispositivo antes de conectar. Utilize fontes e switches que ofereçam as tensões e padrões corretos.
Manutenção Preventiva do Sistema Elétrico e de Cabeamento
Mesmo instalações bem executadas requerem manutenção periódica para garantir funcionamento contínuo.
Inspeções Visuais Periódicas
Realize inspeções trimestrais em busca de cabos expostos, emendas oxidadas, caixas de passagem abertas ou sinais de umidade nos equipamentos.
Pontos críticos de atenção: conexões externas expostas a intempéries, caixas herméticas que possam acumular condensação, eletrodutos com infiltração de água.
Testes de Continuidade e Resistência
Utilize multímetro para verificar a continuidade dos cabos e medir a resistência do aterramento anualmente.
Teste de aterramento: a resistência deve ser inferior a 10 ohms. Se superior, verifique conexões oxidadas ou haste com corrosão.
Teste de cabos de rede: utilize testadores específicos que verificam a ordem correta dos pares, atenuação e near-end crosstalk (NEXT).
Limpeza e Proteção Contra Umidade
Umidade é um dos principais inimigos de sistemas eletrônicos. Verifique se todas as vedações estão íntegras e aplique graxa dielétrica em conexões expostas.
Proteção de conectores externos: utilize fita auto-fusão (borracha líquida) em todas as conexões BNC ou RJ45 externas, criando uma camada impermeável.
Normas Técnicas e Regulamentações para Instaladores de Segurança
Instalações profissionais devem seguir normas técnicas que garantem segurança e qualidade.
NBR 5410 - Instalações Elétricas de Baixa Tensão
Esta norma estabelece os requisitos para projeto e execução de instalações elétricas, incluindo dimensionamento de condutores, proteções e aterramento.
Aplicação em segurança eletrônica: define bitolas mínimas de cabos para diferentes correntes, distâncias máximas sem caixas de passagem e requisitos de aterramento.
NBR 16834 - Sistemas de CFTV
Norma específica para projetos de circuito fechado de TV, abordando desde planejamento até testes de aceitação.
Principais diretrizes: posicionamento estratégico de câmeras, especificação técnica adequada para cada ambiente, documentação obrigatória do projeto.
ABNT NBR 14565 - Cabeamento Estruturado
Estabelece padrões para infraestrutura de cabeamento de telecomunicações em edifícios comerciais.
Relevância para segurança IP: define categorias de cabos, distâncias máximas, identificação obrigatória e testes de certificação para sistemas de dados.
Tecnologias Emergentes em Alimentação de Sistemas de Segurança
O setor de segurança eletrônica está em constante evolução, com novas tecnologias que simplificam instalação e melhoram eficiência.
Câmeras com Energia Solar para Locais Remotos
Sistemas solares autônomos permitem instalação de câmeras em locais sem infraestrutura elétrica, como áreas rurais, canteiros de obras e estacionamentos remotos.
Componentes necessários: painel solar dimensionado para a região, banco de baterias com autonomia de 3 a 5 dias, controlador de carga MPPT e câmera com baixo consumo energético.
PoE de Longo Alcance (Long Range PoE)
Tecnologias proprietárias permitem transmissão de energia e dados por distâncias de até 250 metros, superando os 100 metros padrão do IEEE 802.3.
Aplicações práticas: ideal para câmeras em perímetros extensos, estacionamentos e áreas onde a instalação de switches intermediários seria complexa.
Gestão Inteligente de Energia em NVRs
Equipamentos modernos incorporam gerenciamento de energia que coloca HDDs em modo de economia quando não estão gravando, reduzindo consumo em até 40%.
Checklist Final para Instalação de Alimentação e Cabeamento
Antes de finalizar a instalação, verifique cada item desta lista para garantir qualidade profissional:
Alimentação Elétrica
Cabeamento
Organização
Conformidade
Conclusão
A alimentação elétrica e o cabeamento corretos são a base de qualquer sistema de segurança eletrônica confiável e duradouro. Investir tempo no planejamento, utilizar materiais de qualidade e seguir as melhores práticas técnicas garante um sistema que funcionará perfeitamente por muitos anos.
Um projeto bem executado não apenas evita dores de cabeça futuras com manutenções corretivas, mas também protege seu investimento em equipamentos e garante que seu sistema de segurança estará operacional quando você mais precisar.
